日本制铁 NIPPON STEEL CORPORATION

耐蚀机理

ZAM的品质特性

平坦部耐蚀性的产生机理

ZAM®因为镀层中所含的Al和Mg成分的作用,随着时间的推移,在镀层表面形成附着性强的细致保护膜,抑制镀层的腐蚀,从而发挥优异的耐蚀性。

热浸镀锌虽然也在镀层表面形成保护膜,但是该保护膜由于表面粗糙且附着性低,故腐蚀因子容易穿透,造成镀层腐蚀扩大(参照右侧照片)。
ZAM®在镀层表面形成了附着性极高的细致保护膜,故可阻止腐蚀因

ZAM ®

ZAM®

热浸镀锌

热浸镀锌

盐水喷雾试验后(4h)镀层表面形成的保护膜

(板厚:0.8mm、镀覆量:90/90 g/m2、无处理)

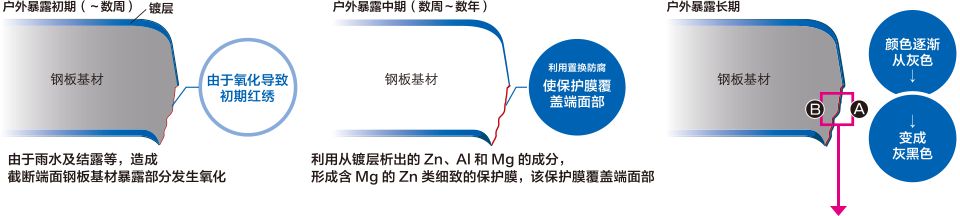

截断端面部耐蚀性的产生机理

在截断端面部,从镀层析出的Al、Mg 元素,并在截断端面生成细致的锌系保护膜,并覆盖此端面部分,从而发挥优异的耐蚀性。
本保护膜将抑制镀层腐蚀发展推进。

户外暴露初期
户外暴露三年后

(板厚:3.2mm,镀层附着量:150/150 g/m2,后处理:铬酸盐处理50 mg/m2
注)色调及色调变化速度,因板厚及暴露环境(地区、施工地点和朝向等)的不同而有所差异。

户外暴露试验后的截断端面部的断面状况(暴露18个月后)

(板厚:2.3mm,镀层附着量:130/130 g/m2,后处理:铬酸盐处理50 mg/m2

户外暴露18个月后 SEI

SEI

户外暴露18个月后 AI

AI

户外暴露18个月后 Fe

Fe

户外暴露18个月后 CI

CI

户外暴露18个月后 Zn

Zn

户外暴露18个月后 Mg

Mg

户外暴露18个月后 O

O

户外暴露18个月后 S

S

标准尺度10mm
