日本製鉄 NIPPON STEEL CORPORATION

補修塗装(溶剤系)

ZAMの品質特性

溶接部および切断端面部の補修には
Zn-Al系塗料を推奨いたします。

補修塗料例

塗料名 メーカー 塗料系
ローバルシルバー ローバル(株) Zn-Al系 シルバー
ジンキースペシャル 日本ペイント防食コーティングス(株) Zn-Al系 シルバー
オーウェルメッキシルバー(ZAM®色) (株)日本ラスパート Zn-Al系 シルバー
・ご注意
1. 補修塗料の使用方法や品質性能、環境規制対応など詳細につきましては、
それぞれのメーカーにお問い合わせ下さい。
2. 補修塗料の上には塗装出来ない場合もございます。お客様でのご確認をお願いいたします。

溶接部補修後の耐食性

溶接部では適切な補修塗装を行うことで良好な耐食性が得られます。

補修塗装部の複合サイクル腐食試験後の外観

板厚:2.3mm、めっき付着量:85/85 g/m2 基準スケール20mm
0サイクル
0サイクル 塗料:Zn系
100サイクル
100サイクル 塗料:Zn系
150サイクル
150サイクル 塗料:Zn系
200サイクル
200サイクル 塗料:Zn系
塗料:Zn系
0サイクル
0サイクル 塗料:Zn-Al系
100サイクル
100サイクル 塗料:Zn-Al系
150サイクル
150サイクル 塗料:Zn-Al系
200サイクル
200サイクル 塗料:Zn-Al系
塗料:Zn-Al系
サンプル溶接方法

溶接方法:CO2アーク溶接
継手形状:突合せ溶接

塗装方法

前処理:ワイヤーブラシ
脱 脂:有機溶剤
塗 装:刷毛塗り
乾 燥:60℃、10分
膜 厚:約40μm

試験条件
JASO M609-91

試験条件

切断端面部補修後の耐食性

端面部に補修塗装を行うことで更に良好な耐食性が得られます。

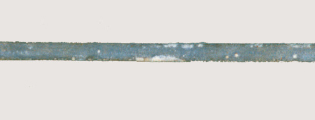

補修塗装部の複合サイクル腐食試験後の外観

板厚:2.3mm、めっき付着量:85/85 g/m2
100サイクル
0サイクル 塗料:Zn系
200サイクル
100サイクル 塗料:Zn系
塗料:Zn-Al系
