高加工性

ZJ処理
有機系クロメートフリー潤滑処理

① 良好な加工性

特殊ワックス添加により、摩擦係数が低減されております。
そのため優れた加工性を示し、プレス油省略が可能です。

② 優れた耐食性

平坦部や加工部において優れた耐食性を示します。

③ 良好な耐指紋性

取扱い時の指紋がほとんど目立ちません。

④ 優れた環境適合性

全くクロメートを含まない皮膜ですので、環境に優しい材料です。

ZJ処理 有機系クロメートフリー潤滑処理

品質特性

処理名 区分 クロメート溶出性 耐食性
(SST72h)
動摩擦係数 耐指紋性 接触抵抗値
(アース性)
耐アルカリ性 耐溶剤性
ZJ処理 有機系 溶出無 SST240h,白錆発生10%以下 0.1 ΔL≤0.5 OK OK
ZG処理 有機系 溶出無 SST240h,白錆発生10%以下 0.2 ΔL≤0.5 OK OK
ZC処理 無機系 溶出無 SST72h,白錆発生10%以下 0.3〜0.4 ΔL≤1.0 10-5〜10-4Ω OK OK
クロメート溶出性:沸騰水中3分浸漬時の溶出クロム量
耐食性:塩水噴霧試験(JIS Z2371)
動摩擦係数:基準板SUS304BA. 荷重0.98N, 摺動速度 150mm/min
接触抵抗値:四端子四探針法(ダイアインスツルメンツ製 MCP-TPO3P)による測定
耐アルカリ性:pH12、液温40℃に調整したアルカリ脱脂剤(日本ペイント製SD-270)に2分浸漬後の外観
耐指紋性:人工指紋液(JIS K2246)押印前後の明度差(ΔL)
耐溶剤性:アセトン2分浸漬後の外観
(耐アルカリ性、耐溶剤性の評価基準/「○」:変化なし、「△」:若干変色、「×」:皮膜脱落)

平坦部の耐食性

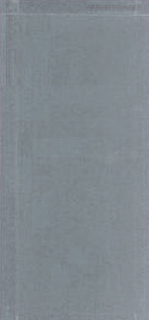

塩水噴霧試験後の外観

ZJ処理
塩水噴霧試験後の外観 : ZJ処理
ZC処理
塩水噴霧試験後の外観 : ZC処理

SST 72時間後

基準スケール20mm

ZJ処理
塩水噴霧試験後の外観 : ZG処理
ZC処理
塩水噴霧試験後の外観 : ZC処理

SST 240時間後

基準スケール20mm

加工部の耐傷付き性

加工後の外観

加工部の耐傷付き性 : ZJ処理

ZJ 処理

基準スケール10mm

加工部の耐傷付き性 : ZC処理

ZC 処理

基準スケール10mm

加工形状

ZJ:加工形状

試験片

ZJ処理:めっき付着量:70/70g/m2, 板厚0.8mm
ZC処理:めっき付着量:70/70g/m2, 板厚0.8mm
