先端リングビット付き鋼管杭 × 回転切削圧入工法（ジャイロプレス工法®）

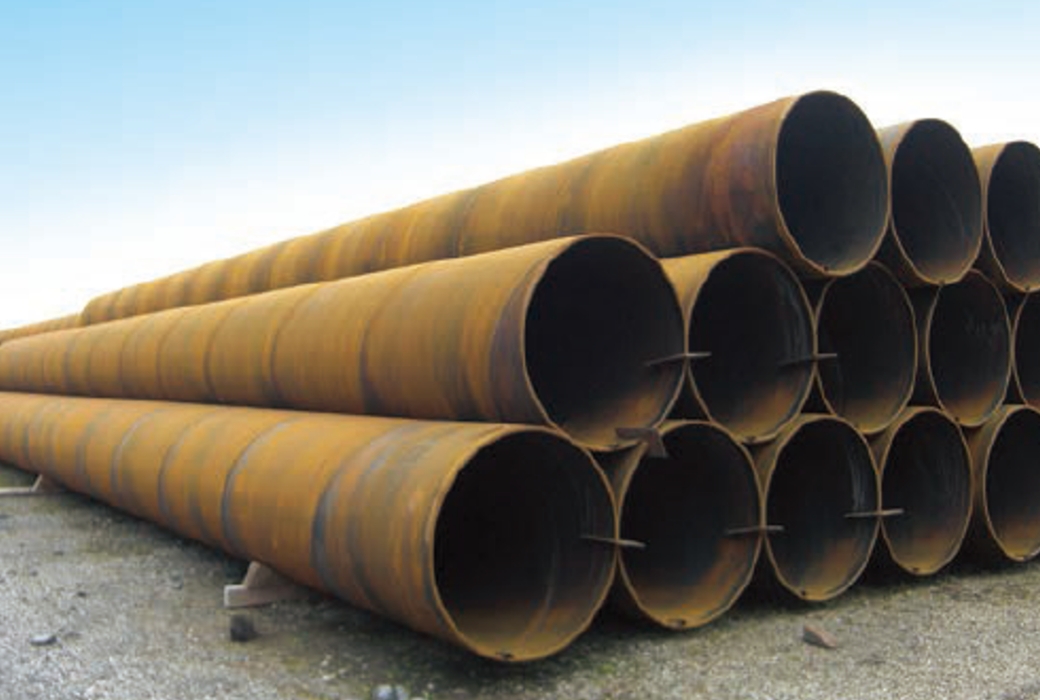

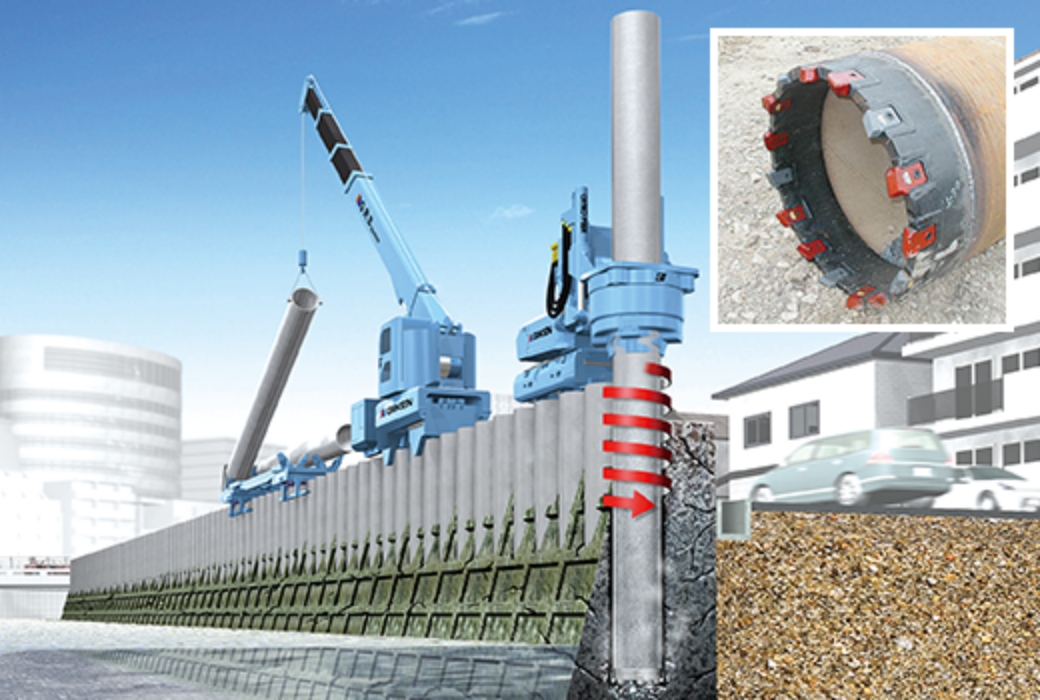

高い強度・変形性能を有する「鋼管杭」の先端に「リングビット」を取り付け、硬質地盤への施工や既存の地中構造物の貫通を行いながら列状に次々と回転圧入することで、河川護岸や道路擁壁などの壁状構造物を難施工条件下でも確実な構築を実現するソリューションです。
※ジャイロプレス工法®は、日本製鉄株式会社と株式会社技研製作所の共同開発商品です。
先端リングビット付き鋼管杭 × 回転切削圧入工法のメリット
- 硬質地盤や地中障害物がある地盤条件にも適用可能 従来工法では難しいコンクリート構造物、硬質地盤への施工が可能です。
- 省スペース施工に対応狭隘地、空頭制限などの厳しい施工条件下でも施工が可能です。
- 環境に配慮した施工を実現リングビットによる回転圧入により低排土・低振動・低騒音で施工が可能です。
様々な現場条件で、難施工をクリアとする工期・コスト低減工法

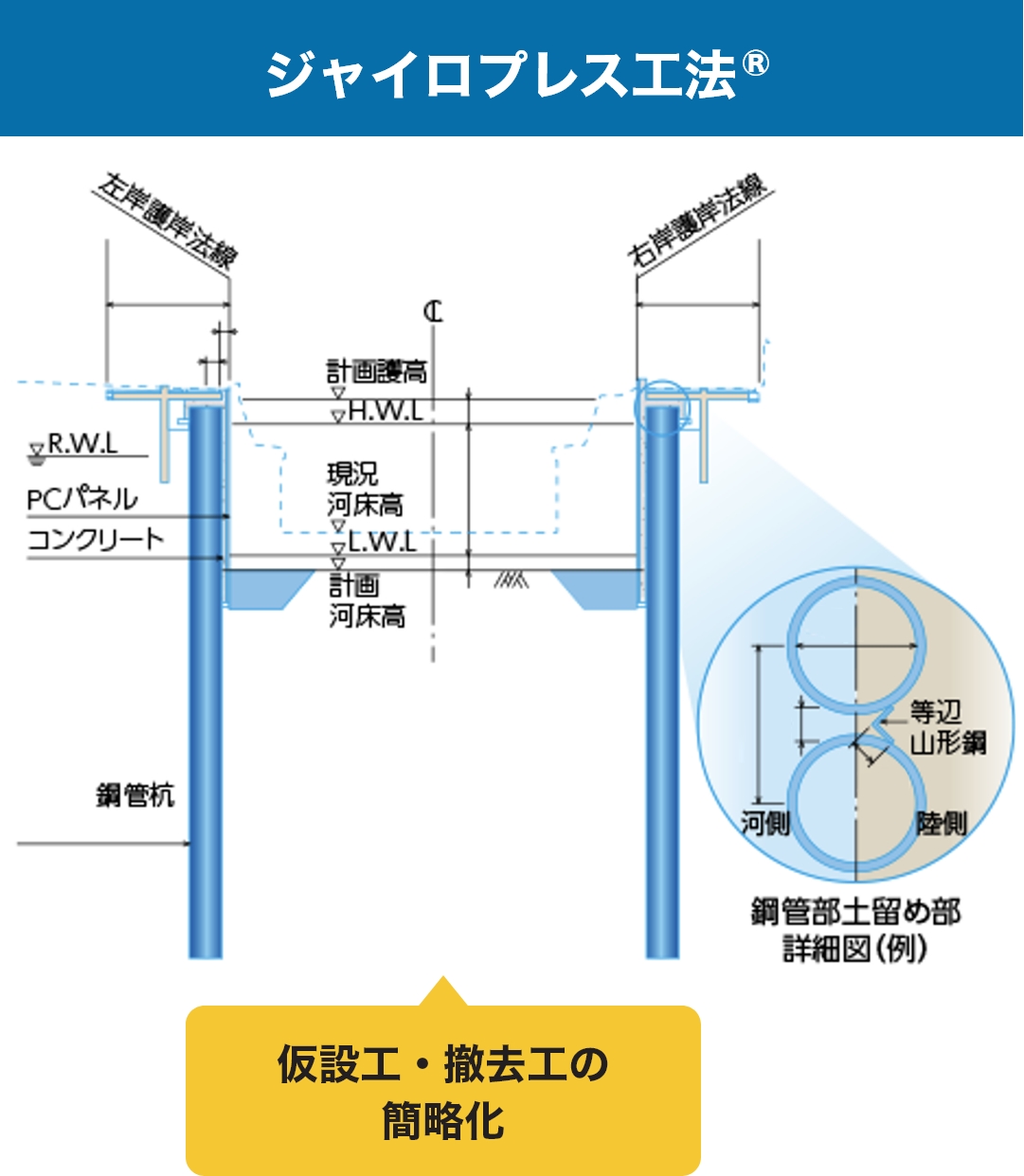

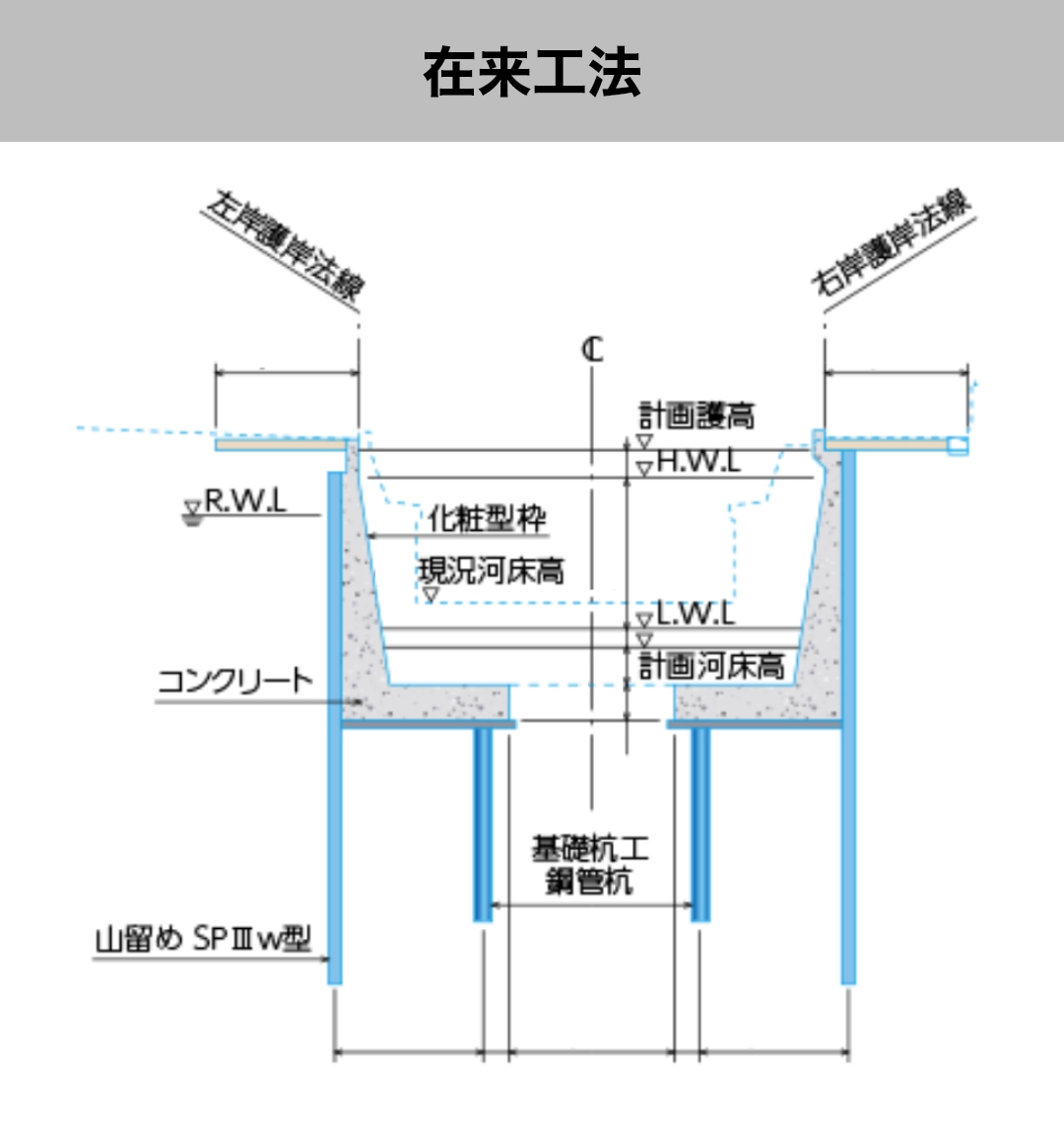

既設河川護岸への適用例
工期とコスト

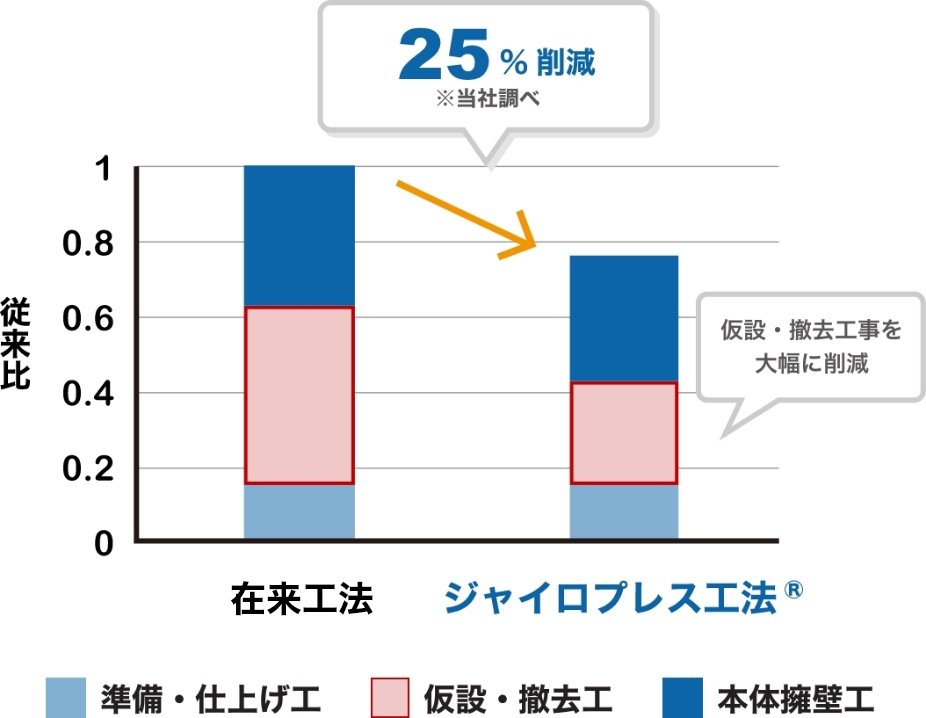

工期

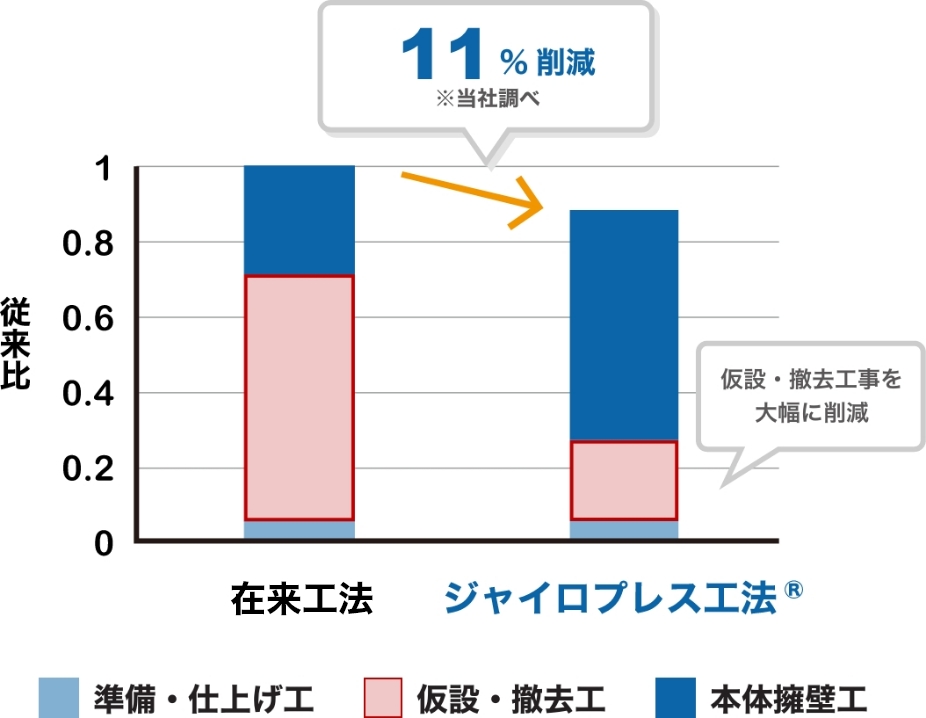

コスト
※都市型河川整備工事における工事事例

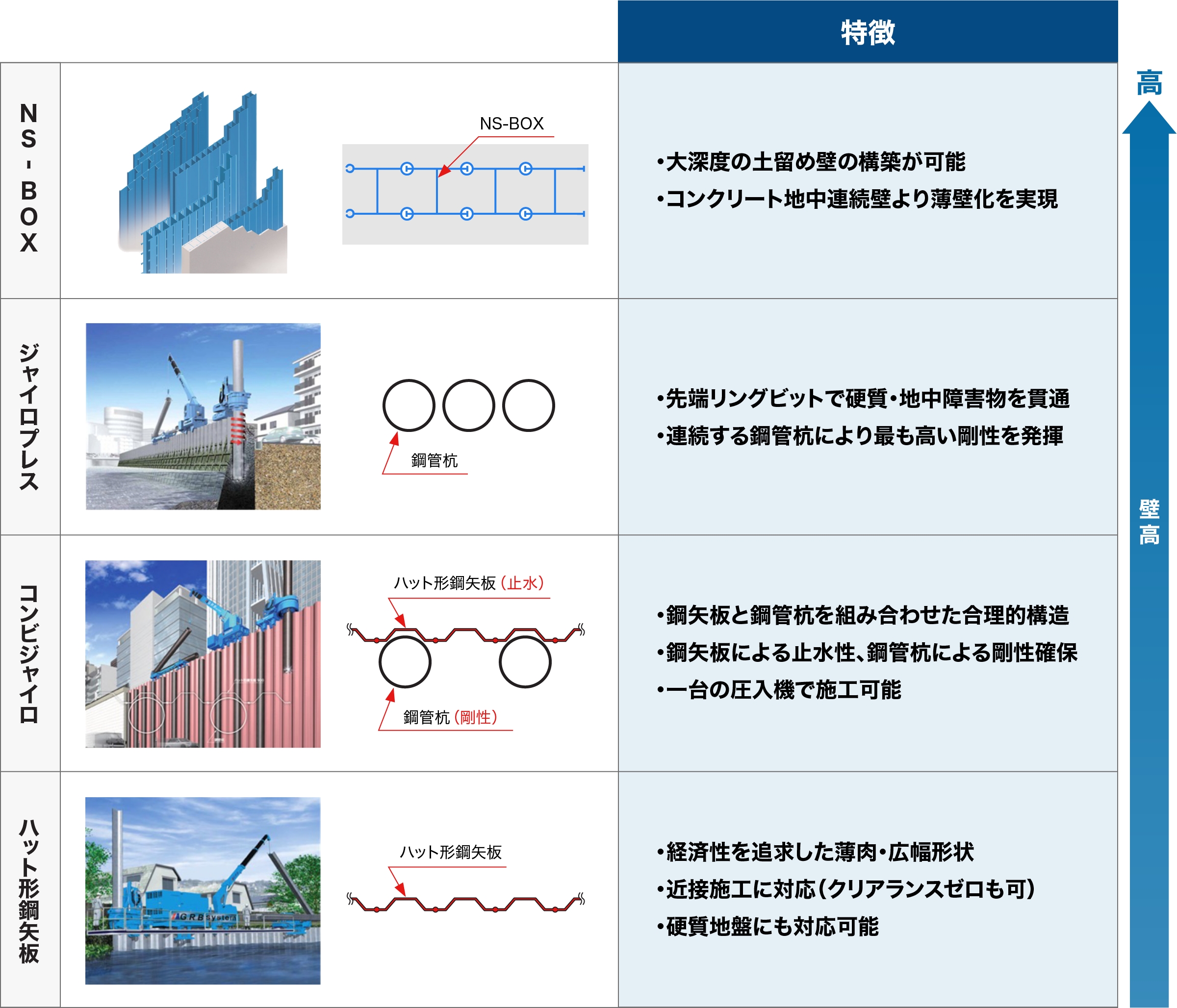

壁高に応じた鋼製壁体ラインアップ
ProStructでは、既存のパッケージのみならず、そのパッケージを基にしたニーズに合わせた技術協力が可能です。
導入ご検討される際は、ぜひご相談ください。
