ProStruct

NIPPON STEEL

ハット形鋼矢板 × 現場省力化接続ツール（NSコネクター®）

  • 港湾・河川
  • 道路・鉄道
  • 仮設
  • 強く・安全
  • 早く・経済的
  • 使いやすく・確実

技術検討・技術提案を相談する

NSコネクター®は、鋼矢板壁の多様な法線に対応できるハット形鋼矢板用接続部材で、
異形鋼矢板加工の省略によりトータルコスト削減、工期短縮を実現するソリューションです。

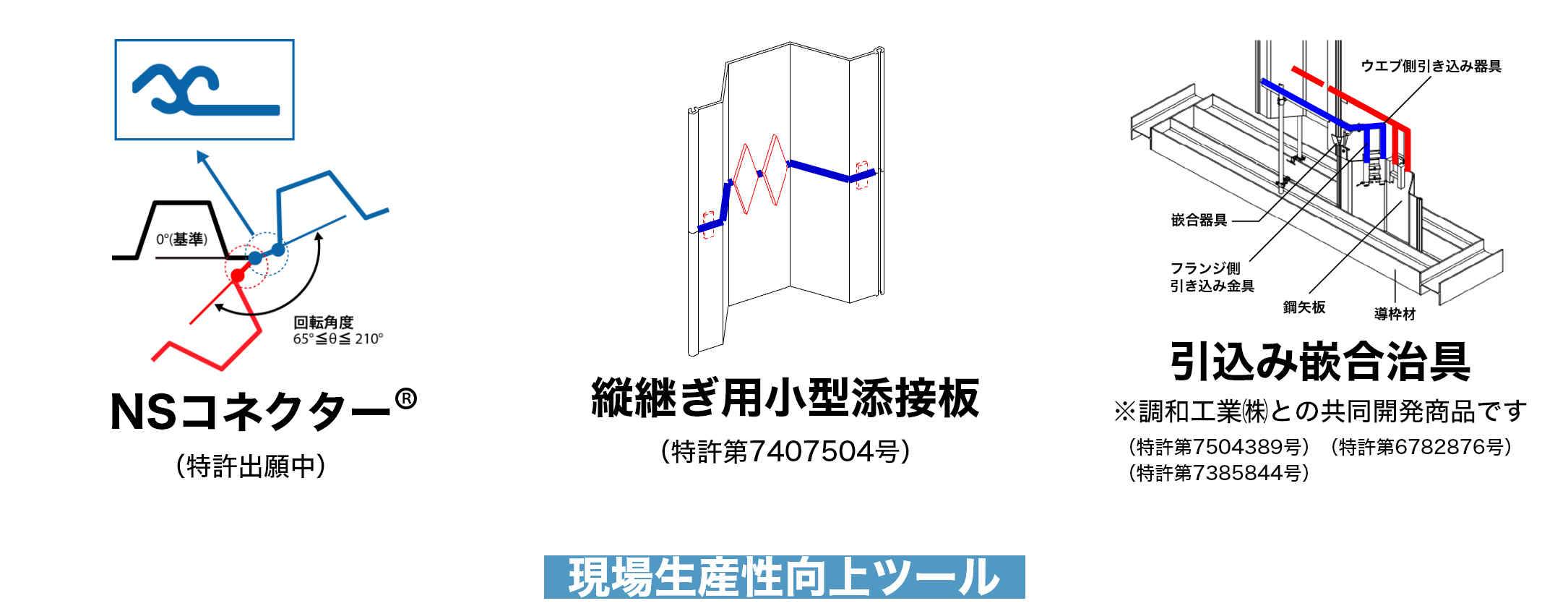

その他、縦継ぎ溶接や鋼矢板引込み作業の省力化を実現するツールもございます。

ハット形鋼矢板×現場省力化接続ツールの主なメリット

※それぞれのメリット詳細はアイコンをクリック

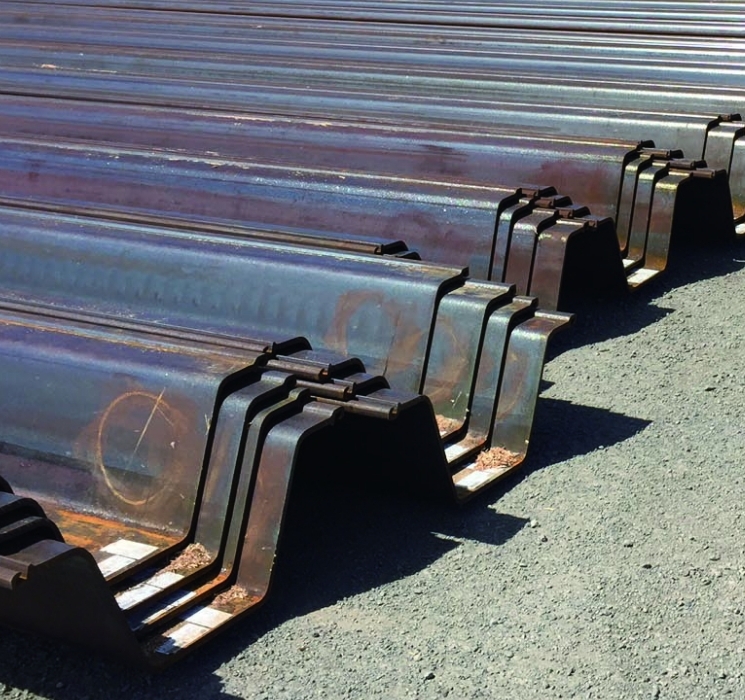

  • 優れた経済性
    (ハット形鋼矢板)

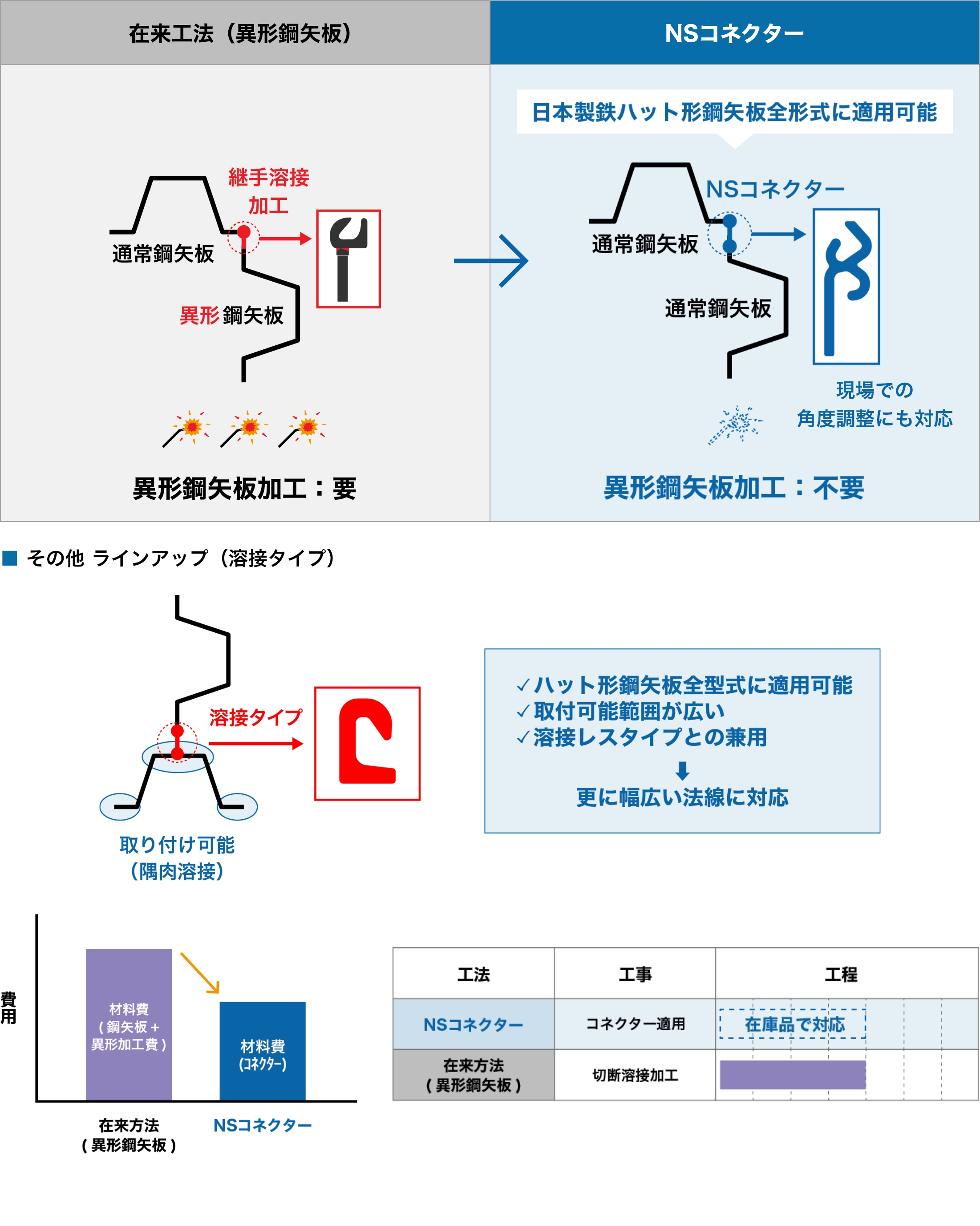

  • 異形加工レス化
    （NSコネクター）

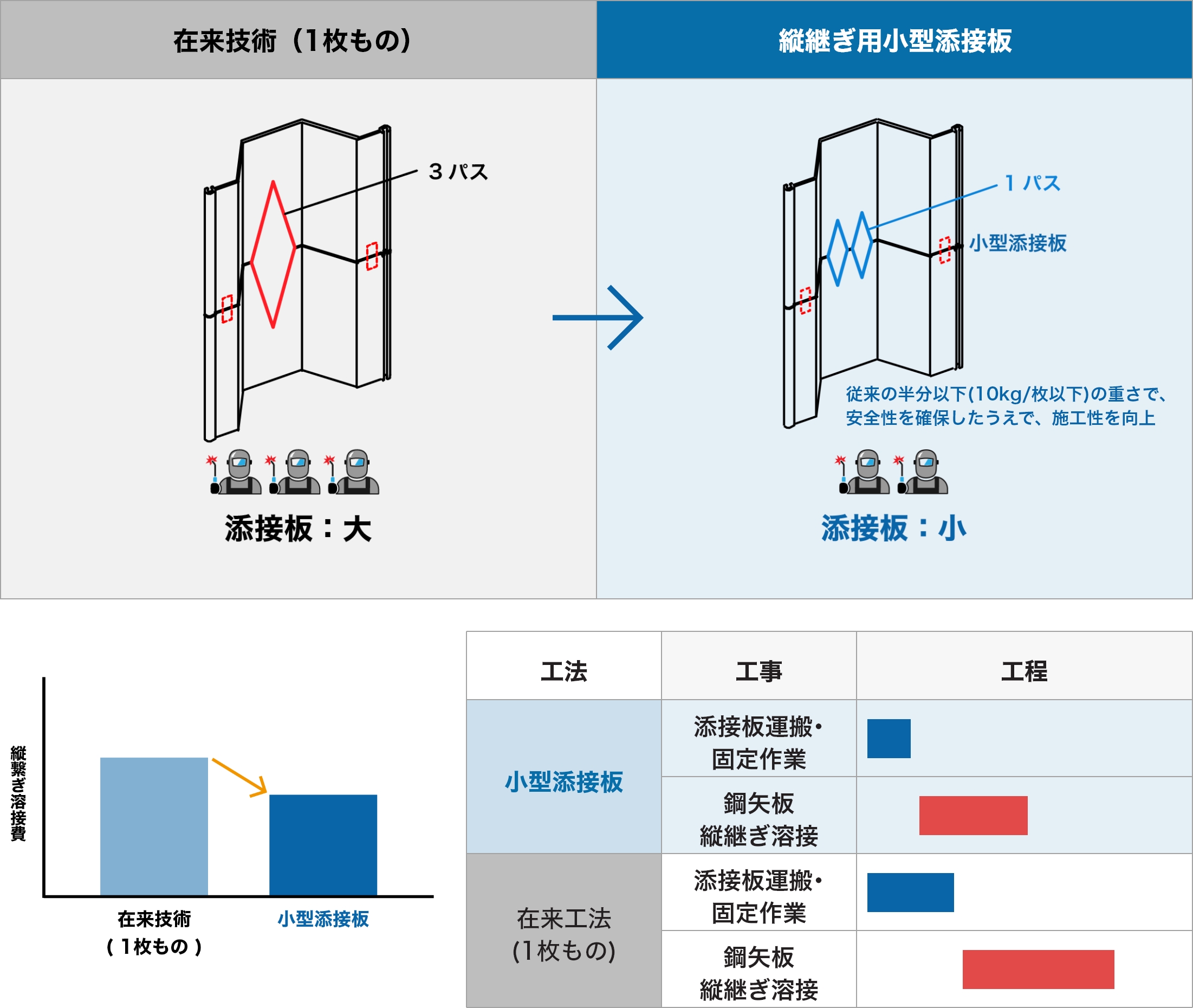

  • 溶接省力化
    （縦継ぎ用小型添接板）

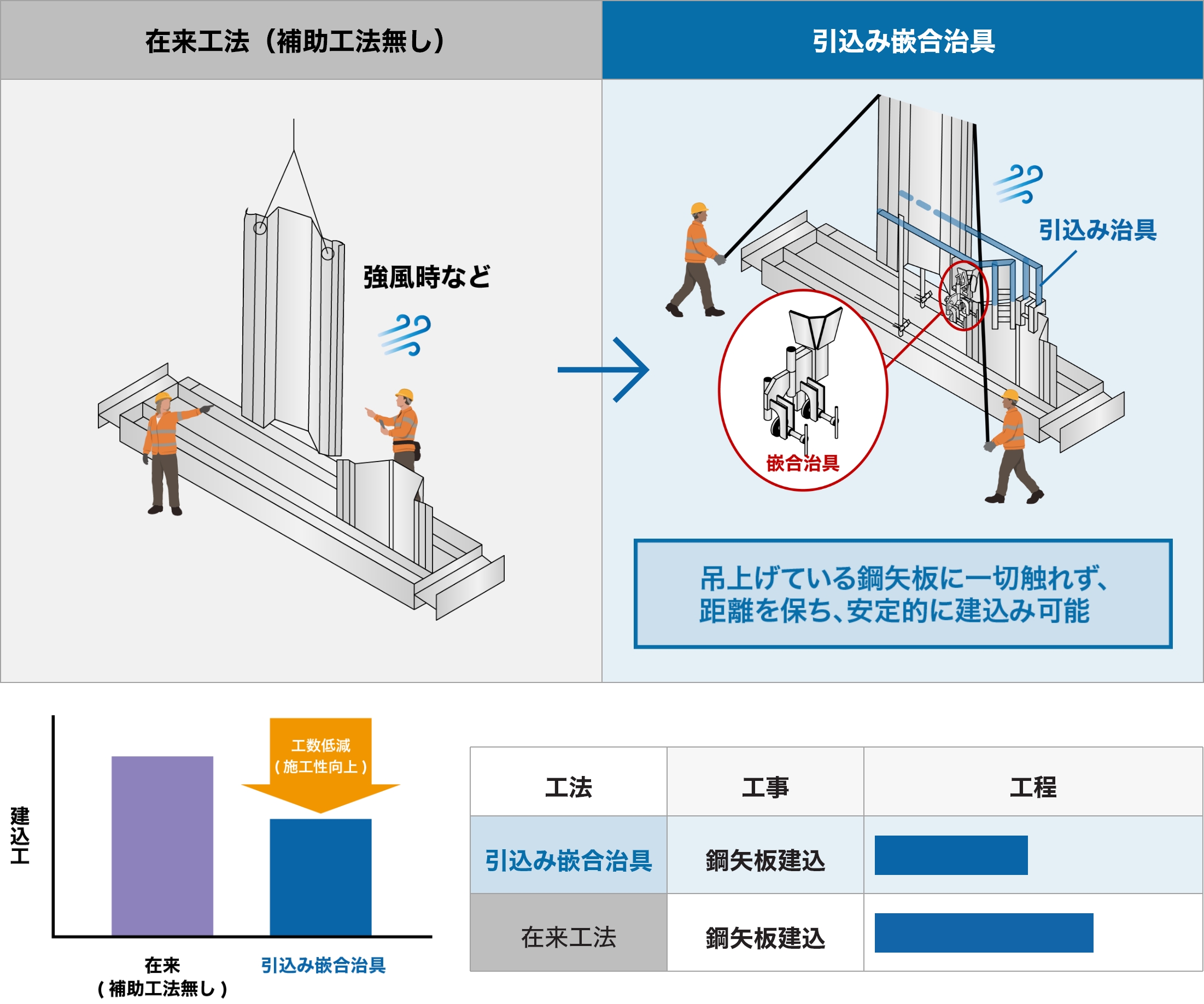

  • 建込容易化
    （引込み嵌合治具）
現場での安全性･生産性の向上、工期短縮･コスト縮減を実現

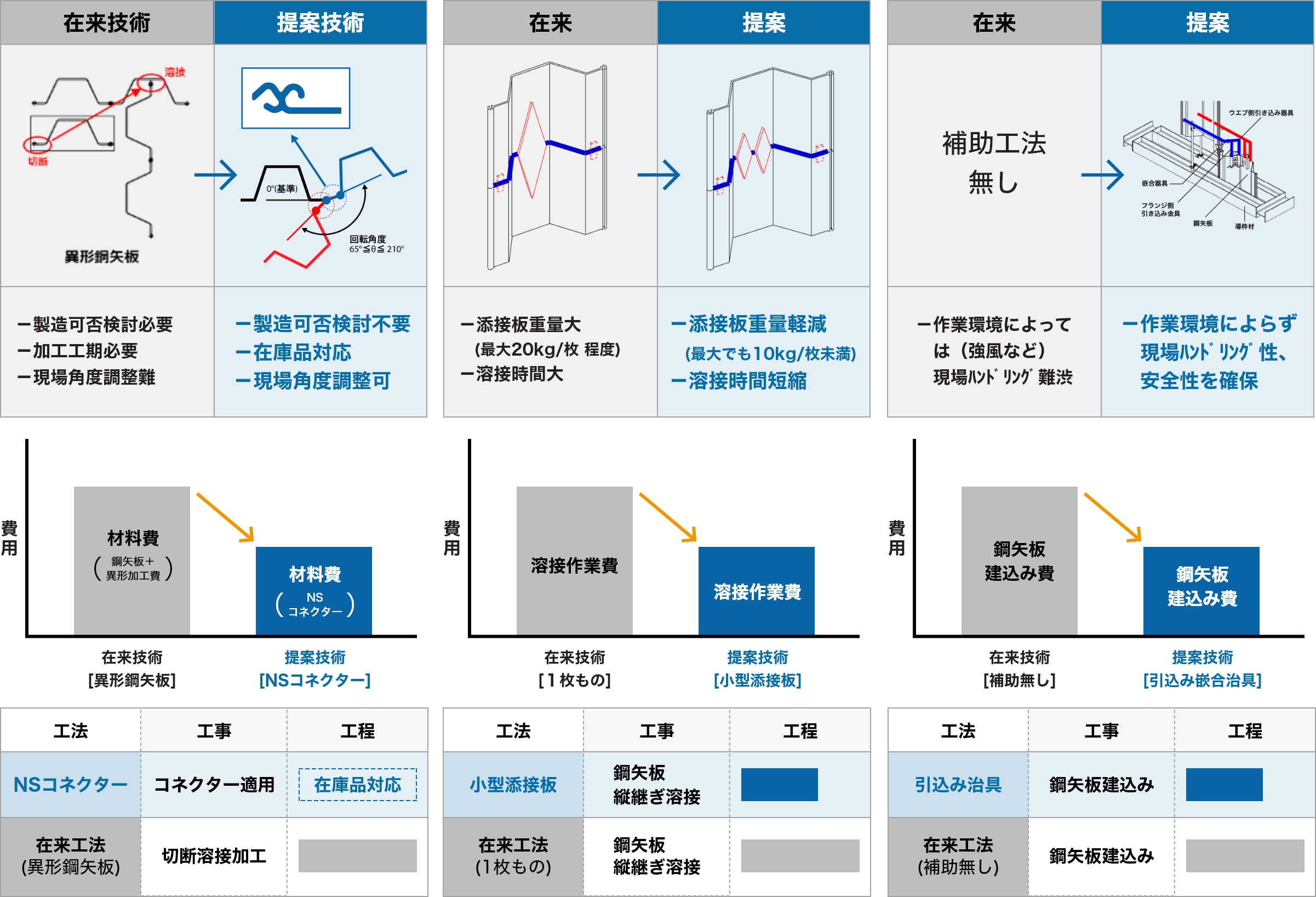

提案技術の適用メリット

提案技術の適用メリット

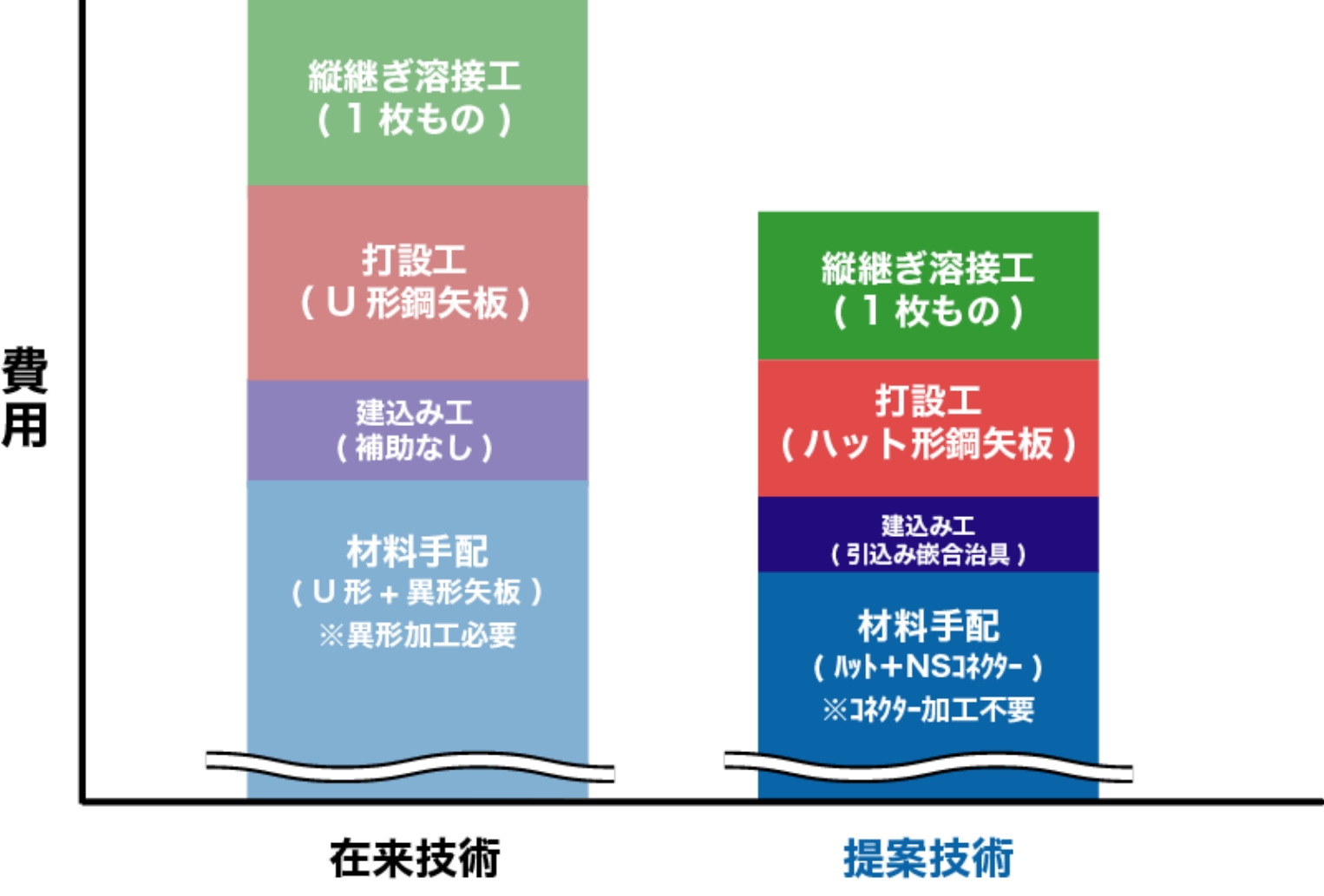

総コスト比較イメージ

総コスト比較イメージ

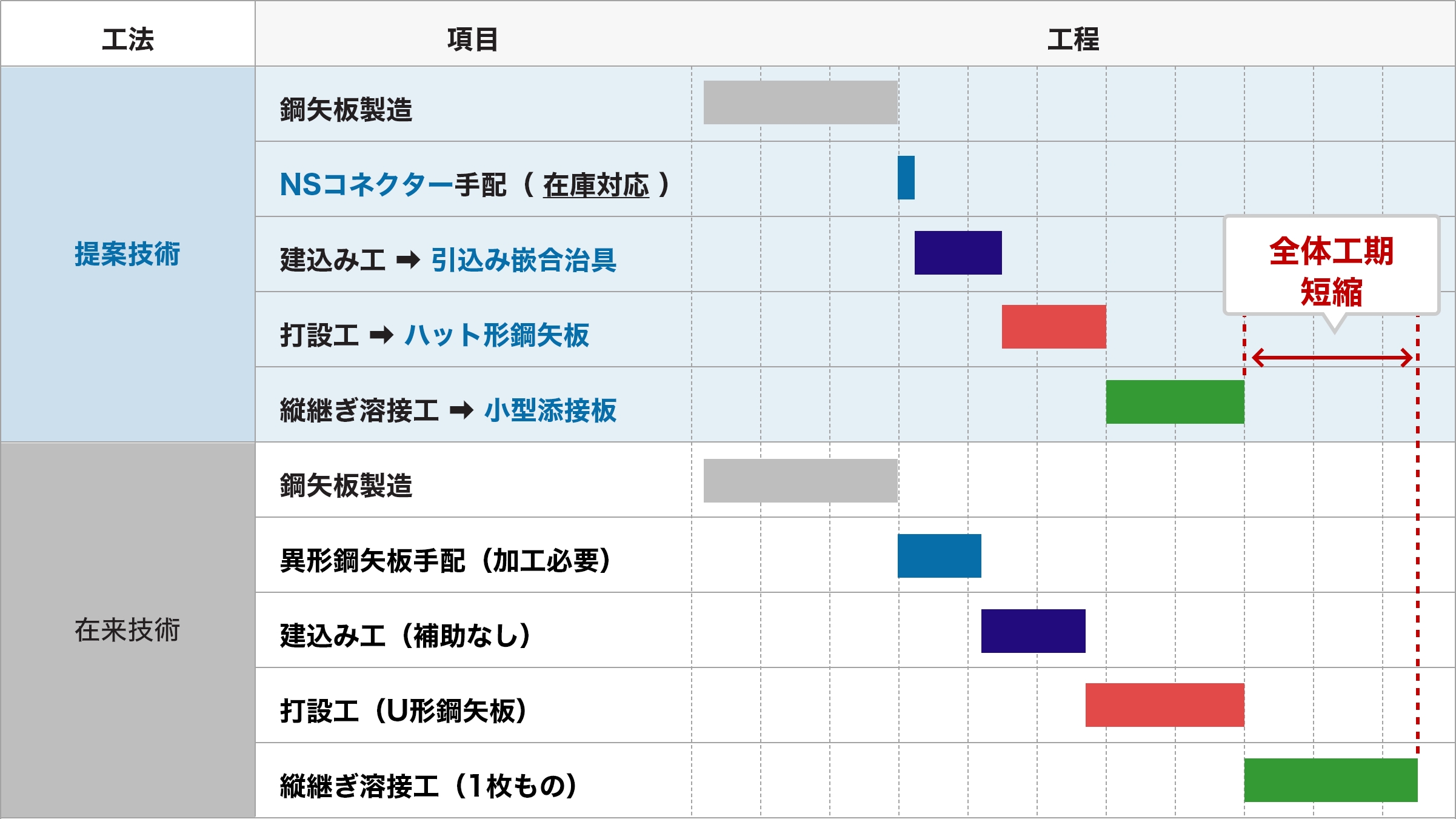

工期比較イメージ

工期比較イメージ

ProStructでは、既存のパッケージのみならず、そのパッケージを基にしたニーズに合わせた技術協力が可能です。
導入ご検討される際は、ぜひご相談ください。
